ここ2ヶ月程、カーモデリングに挑戦したが、無謀なことがわかった。でも悩んだだけあって初心者モデリングには、なるべく「単純形状」で、もっと「身近」、すぐ「観察」できて、「テーマ」があると最高ではないかと...手探りなので間違っていたり、もっと良い方法があれば教えてね。
- 基本的な形状の組み合わせ（後で苦労するのだが...）－「単純形状」
- このヘッドセットは性能が期待通りでお気に入り。愛着がある－「身近」
- すぐ手に取れるので、観察しやすい－「観察」
- 素材の繋ぎ目、耳掛けの形状、同色異素材の表現、浮き文字ｅｔｃ...（ありすぎるなぁ）－「テーマ」
と言うことで、コレを選んでみました。
「シグマA・P・Oシステム社製 SBT03」ヘッドセットです。
仕事中は両耳をイヤホンで塞ぐと、他の職人とやり取りができないので、私は片耳イヤホンがベスト。Bluetooth接続でラインがなく、ボタン1つで電源、同期、電話通話、リダイアルetc．．．打ち合わせしながら釘が叩ける。音楽もステレオをモノラル変換してくれる。iPhoneで使える。盛りだくさんのわたしのお気に入り。
まずはボディ部分を測定。
BOXプリミィブ[X-16mm：Y-10mm：Z-46mm]、分割数は適当に[X-6：Y-6：Z-7]にしてみました。
サブディビジョンサーフェイス（以下SubD）にすると、よく似た形状ができた。
でも、少し変形しないといけなさそう。
まずは、ヘッドセットを観察すると本体の上部の角と、下部の角のRが違うので、エッジ移動。
SDSして確認。これだけでもよく似とる。
本体上面は少しRしているので、[フォールオフ-円柱](中心X-0mm/イーズイン/減算)にてポイント移動。
本体X方向の上下以外のエッジを選んで、[スケール]でエッジ間をつめた後、[移動]で本体上部へ。

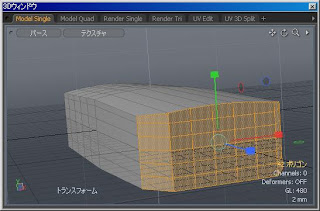

本体先の方はすぼんでいるので、ポリゴン選択[スケール]にてY方向に少し絞りました。
ぐるぐる回して形状確認後、[再分割-スムース]
これをするとsubDしても大まかに形状が固定される。
簡単に作っているように書いていますが、ここまでに10回近くやり直して1時間ぐらいのはずが2時間以上掛かっています。ホントにうまくなるのかなぁ。がんばらないと…
次回へ続く
